一、橋架:

      橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等；結構由支架、托臂和安裝附件等組成。

二、防火橋架:

       防火橋架是在普通橋架表面噴涂一層防火漆，以起到防火阻燃的作用！橋架本身并不會著火，著火的只可能是電纜，防火漆起到防火阻燃作用。

     防火橋架的核心特性在于具備優良的阻燃、耐火性能，能在一定時間內抵御火焰侵襲，防止火勢沿電纜線路迅速蔓延，保障電力供應的連續性和安全性，為人員疏散和滅火行動贏得寶貴時間。

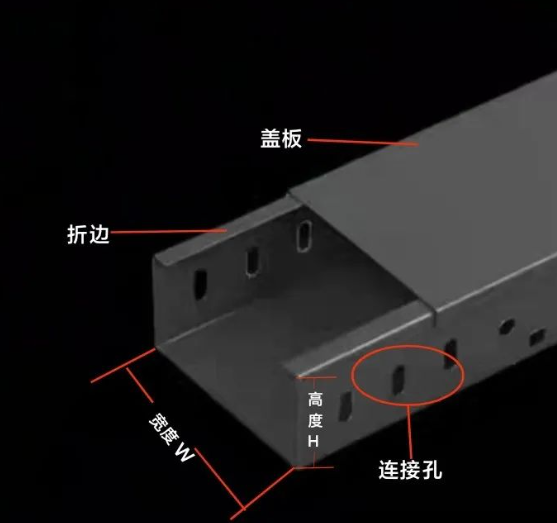

防火槽式橋架:

       防火槽式橋架是用整張鍍鋅鋼板彎制而成的全封閉橋架，通過加工外表處理一層防火涂料生產而成，單根橋架長度一般為2米。

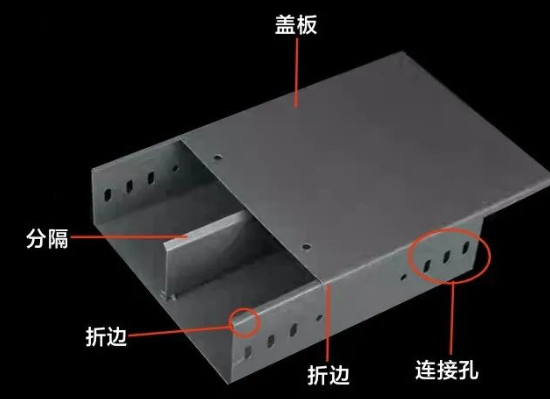

分隔板防火橋架:

       分隔板防火橋架就是在槽式橋架的基礎上，增加了橋架分隔板，可以增加一塊隔板，也可以根據情況增加多塊分隔板；可以按比例1:1等分，也可以按需求進行定制分隔。

三、橋架彎頭系列:

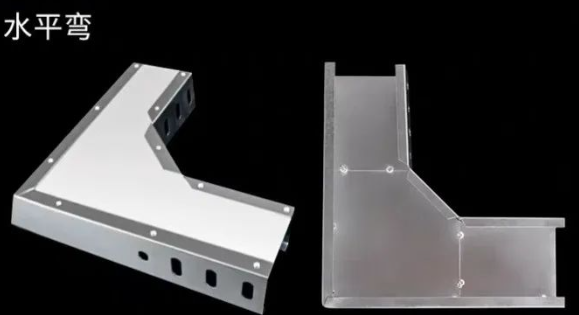

      通常在施工中轉角位橋架需要轉彎，而橋架是直通的，這個時候就會用到橋架彎頭，將兩邊橋架進行連接，使得走線更方便而美觀。常用橋架轉彎類型如下:

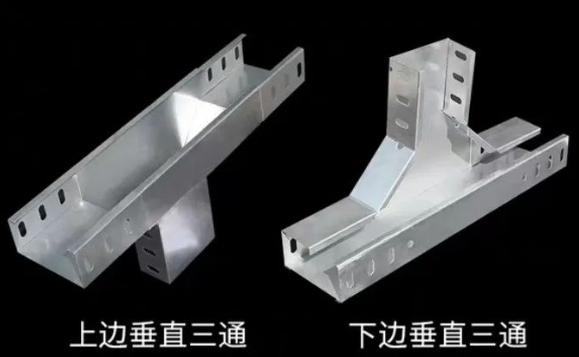

橋架三通分為三個口，寬度、高度尺寸都是可以自定義的，根據現場施工設計而定規格，橋架三通用于將不同的線路分流，方便走線。

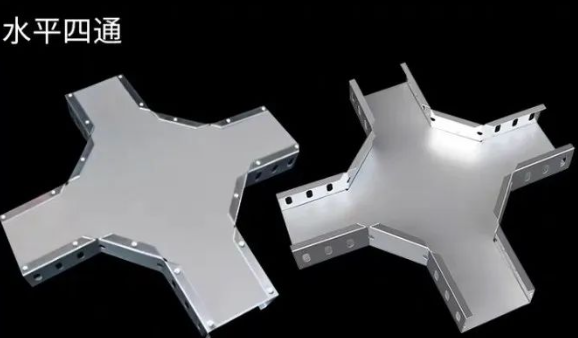

 橋架四通有4個口，4個口可自定義寬高，通常在橋架安裝中常會見到，用于將四個不同方向的橋架進行連接合并，方便走線的時候跟進布控，各自運轉。

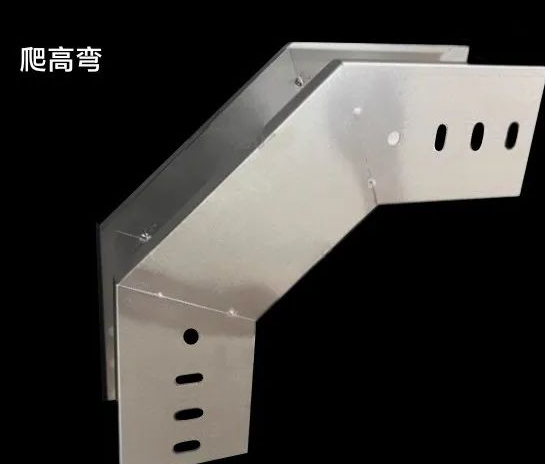

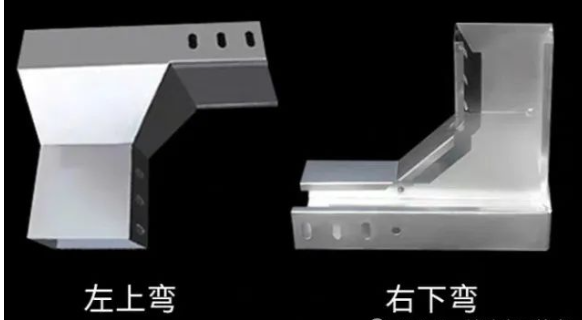

上下爬坡彎頭！（常見的度數有 30度 45度 60度）。

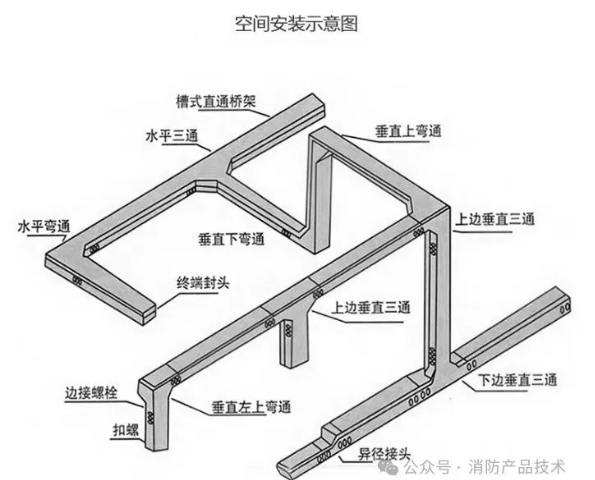

五、橋架空間安裝示意圖:

六、橋架安裝:

①電纜橋架的安裝高度

橋架水平敷設時，距地高度一般不宜低于2.5米。橋架多層敷設時，為了散熱、維護以及干擾的需要，橋架層間應留有一定的距離。

②支吊架的安裝

電纜橋架的支吊架質量應符合現行的有關技術標準電纜橋架水平敷設時，支撐跨距一般為1.5~3m；垂直敷設時，固定間距不宜大于2m兩相鄰橋架托臂之間水平高度差不應大于10mm，兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm。

③確定安裝方式

根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選擇相應的蓋板。

④材料統計

橋架：分別統計出各種型號規格橋架的全長，除以該橋架的標準長度，得出橋架的數量外，再增加1%－2%的余量。

立柱：如采用統一規格的立柱，可用橋架全長除以平均立柱間距，得出立柱數，再增加2%～4%余量。如立柱規格不一，則需分別統計。

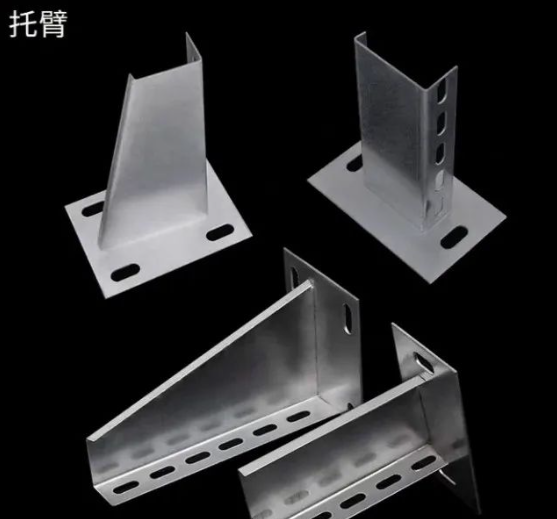

托臂：橋架全長除以托臂平均間距。再增加1%～2%余量，及為總需量。

其它部件：按其主體數乘以一定比例求得其總數。
