01系統組成及適用場所

自動消防炮滅火系統屬于自動跟蹤定位射流滅火系統，集消防自動報警、自動滅火、紅紫外探測、視頻監控功能于一體，可通過全自動制、現場手動控制、中心控制室集中控制三種方式控制的噴水滅火系統。

自動消防炮滅火系統的流量相對較大、滅火能力更強，可在中危險級場所、丙類庫房中選用。(對于類似于候車廳、展廳等空間較大的中危險級場所可優先選用自動消防炮滅火系統)

主要由手動閥（平時常開）、過濾閥、電磁閥、消防炮、現場控制盤及消防水炮控制主機組成。

 02系統組件圖解

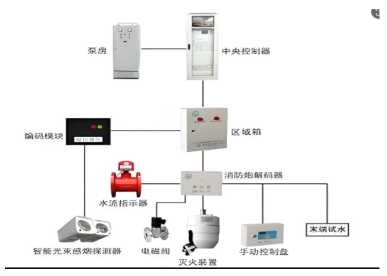

自動消防炮系統組件構成及運行圖

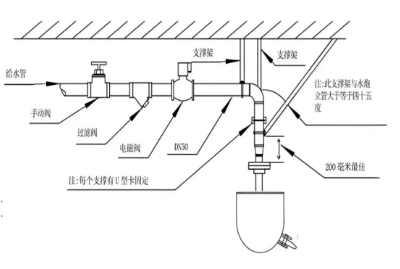

滅火裝置組成結構圖

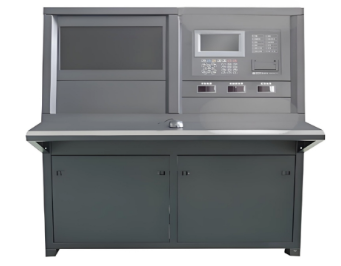

系統遠程控制主機

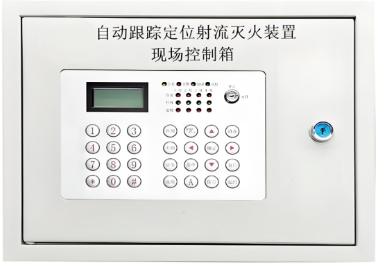

現場控制箱

 03系統設計參數

1.自動消防炮滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。

2.自動消防炮滅火系統滅火裝置的設計同時開啟數量應按2臺確定。

3.自動消防炮滅火系統用于撲救民用建筑內火災時，單臺炮的流量不應小于20L/s;用于撲救工業建筑內火災時，單臺炮的流量不應小于30L/s。

04系統操作與控制

系統應具有自動控制、消防控制室手動控制和現場手動控制三種控制方式。

消防控制室手動控制和現場手動控制相對于自動控制應具有優先權。

自動消防炮滅火系統在自動控制狀態下，當探測到火源后，應至少有2臺滅火裝置對火源掃描定位，并應至少有1臺且最多2臺滅火裝置自動開啟射流，且其射流應能到達火源進行滅火。

系統自動啟動后應能連續射流滅火。當系統探測不到火源時，對于自動消防炮滅火系統應連續射流不小于5min后停止噴射。系統停止射流后再次探測到火源時，應能再次啟動射流滅火。

 05竣工驗收檢查重點圖示

《自動跟蹤定位射流滅火系統技術標準》GB 51427-2021第4.3.3條 滅火裝置安裝的設計應符合下列規定:

1、安裝位置應滿足滅火裝置正常使用和維護的要求:固定支架或安裝平臺應能滿足滅火裝置的噴射、噴酒反作用力要求，且結構設計應能滿足滅火裝置正常使用的要求。

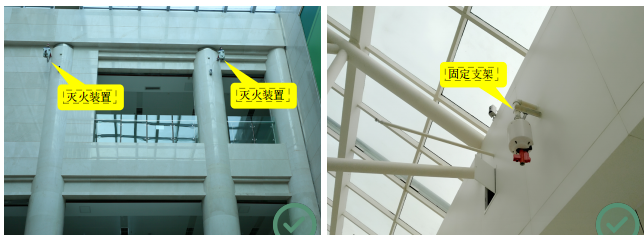

正確做法

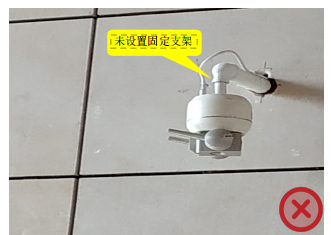

錯誤做法：

《自動跟蹤定位射流滅火系統技術標準》GB 51427-2021第4.3.8條 現場控制箱除符合本標準4.3.6條外,尚應符合下列規定2 ：應具有防誤操作的措施。

正確做法：

《自動跟蹤定位射流滅火系統技術標準》GB 51427-2021第4.2.1條 自動消防炮滅火系統和噴射型自動射流滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。

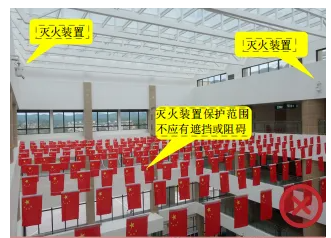

錯誤做法：
